¿Cómo afecta el método de montaje al rendimiento de un cilindro neumático?

Cuando se trata de cilindros neumáticos, hay mucho más de lo que parece. Como proveedor de cilindros neumáticos, he visto de primera mano cómo los diferentes métodos de montaje pueden afectar significativamente el rendimiento de estos componentes aparentemente simples pero cruciales. En este blog, analizaré los distintos tipos de montaje y explicaré cómo afectan el rendimiento de un cilindro neumático.

Empecemos por lo básico. Un cilindro neumático es un dispositivo mecánico que utiliza aire comprimido para generar movimiento lineal. Se utilizan ampliamente en muchas industrias, desde la manufacturera hasta la automotriz, e incluso en algunos electrodomésticos. Su versatilidad y confiabilidad los convierten en la opción ideal para muchas aplicaciones de control de movimiento.

El método de montaje de un cilindro neumático se refiere a cómo se fija a la máquina o estructura donde operará. Se diseñan diferentes métodos de montaje para adaptarse a aplicaciones y condiciones de trabajo específicas. Cada forma tiene sus efectos únicos en el rendimiento del cilindro en términos de transmisión de fuerza, estabilidad y vida útil general.

Montaje de brida

El montaje con brida es uno de los métodos más comunes. Con este enfoque, el cilindro se fija a una superficie mediante una brida, que es una placa circular plana con orificios para pernos. Este tipo de montaje proporciona una conexión estable y segura, lo cual es excelente para aplicaciones donde el cilindro necesita soportar altas fuerzas o vibraciones.

Una de las principales ventajas del montaje con brida es que distribuye la fuerza uniformemente por la superficie de montaje. Cuando el cilindro se extiende o retrae, la fuerza se transfiere a través de la brida en lugar de concentrarse en un solo punto. Esto no sólo mejora el rendimiento del cilindro sino que también reduce el riesgo de dañar la superficie de montaje.

Sin embargo, el montaje con brida puede resultar un poco complicado de instalar. Requiere una alineación precisa para garantizar que el cilindro esté montado correctamente. Si la alineación no está bien, puede generar una mayor tensión en las varillas y los sellos del cilindro, lo que puede reducir la vida útil del cilindro. Un ejemplo de cilindro neumático que puede beneficiarse del montaje con brida es elQG50 - Accionamiento neumático 50 de la máquina de soldadura por puntos. En aplicaciones de soldadura por puntos, el cilindro necesita aplicar una fuerza constante y la conexión estable proporcionada por el montaje con brida ayuda a lograrlo.

Montaje del pie

El montaje con patas implica fijar el cilindro a una superficie mediante un pie, que es una pieza pequeña y plana de metal unida a la parte inferior del cilindro. Este es un método de montaje simple y rentable, que se utiliza a menudo cuando el cilindro debe instalarse en un espacio reducido.

El soporte de pie proporciona una base estable para el cilindro, pero es más adecuado para aplicaciones con fuerzas menores. El cilindro es más propenso a sufrir cargas laterales cuando se utiliza un montaje con patas. La carga lateral ocurre cuando la fuerza aplicada al cilindro no está en la misma dirección que su eje de movimiento. Esto puede causar un desgaste excesivo en el vástago del pistón y los sellos del cilindro, lo que lleva a un rendimiento reducido y una posible falla.

Para aplicaciones donde la carga lateral no es una preocupación importante, los cilindros montados con patas funcionan bien. Por ejemplo, en algunos procesos de fabricación livianos donde el cilindro no necesita manejar cargas pesadas, un cilindro montado con patas puede ser una opción práctica.

Montaje con horquillas

El montaje con horquilla utiliza una horquilla, que es una pieza de metal en forma de U, para unir el cilindro a otros componentes. Este tipo de montaje permite un cierto grado de movimiento angular, lo que lo hace adecuado para aplicaciones en las que el cilindro necesita moverse en múltiples direcciones.

La ventaja del montaje con horquilla es su flexibilidad. Puede acomodar cierta desalineación entre el cilindro y los componentes conectados, reduciendo la tensión sobre el cilindro. Sin embargo, debido a su flexibilidad, puede no ser tan estable como el montaje con brida o pie para aplicaciones que requieren conexiones rígidas y de alta precisión.

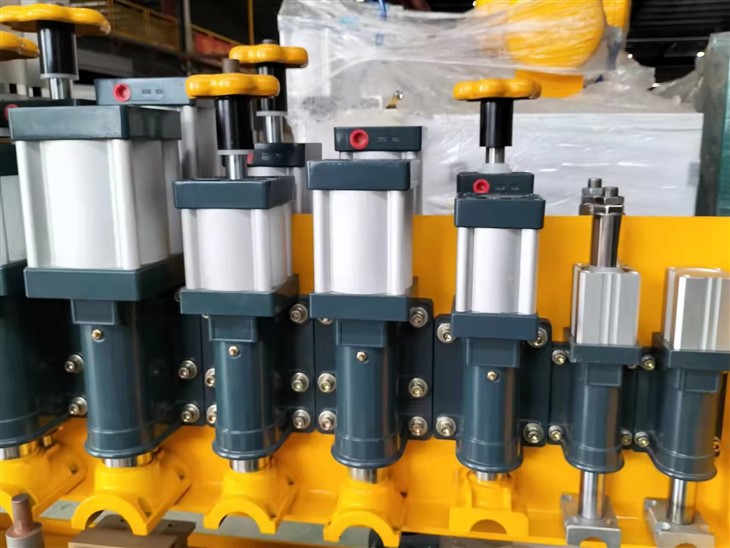

AQG80 - Cilindro neumático 60ZB2 de máquina de soldadura por puntosPuede utilizar un montaje de horquilla en situaciones en las que es necesario ajustar ligeramente la posición del cabezal de soldadura durante el proceso de soldadura. La horquilla permite que el cilindro se mueva con el cabezal de soldadura, lo que garantiza un funcionamiento adecuado.

Montaje de muñón

El montaje de muñón implica unir el cilindro a un muñón, que es una proyección cilíndrica o punto de pivote. Este tipo de montaje permite que el cilindro gire alrededor de un eje fijo, lo que resulta útil para aplicaciones en las que el cilindro necesita aplicar fuerza en diferentes ángulos.

El montaje del muñón puede aumentar el rango de movimiento del cilindro y proporcionar una mejor distribución de la fuerza en determinadas aplicaciones. Pero también tiene algunos inconvenientes. La instalación de un cilindro montado sobre muñón puede ser más compleja y requiere una consideración cuidadosa de la ubicación del punto de pivote y las fuerzas que actúan sobre él.

En escenarios donde el cilindro neumático necesita controlar un movimiento mecánico a gran escala, como en algunos robots industriales, el montaje de muñón puede ser una excelente opción. Por ejemplo, unQG100 - Accionamiento neumático 80 de la máquina de soldadura por puntosPodría utilizar un montaje de muñón para ajustar la posición de soldadura con precisión.

Impacto en el rendimiento

La elección del método de montaje puede tener un profundo impacto en el rendimiento de un cilindro neumático. Si el cilindro no se monta correctamente, puede provocar problemas como una reducción de la fuerza de salida, un mayor desgaste e incluso una falla total.

Por ejemplo, un montaje incorrecto puede provocar cargas laterales, como se mencionó anteriormente. La carga lateral no sólo aumenta la fricción entre el vástago del pistón y las juntas, sino que también ejerce una tensión adicional sobre el cuerpo del cilindro. Esto puede provocar fugas, pérdida de presión y una vida útil más corta del cilindro.

Un montaje adecuado garantiza que la fuerza generada por el aire comprimido se transfiera eficientemente a la carga. Un cilindro bien montado puede funcionar con mayor suavidad, con menos vibración y mejor rendimiento general. Esto significa menos problemas de mantenimiento y períodos más largos entre reemplazos, lo cual es crucial para cualquier empresa que busque reducir costos y tiempo de inactividad.

Elegir el método de montaje correcto

Al elegir un método de montaje para un cilindro neumático, se deben considerar varios factores. Lo primero y más importante es la aplicación en sí. ¿Qué tipo de fuerzas deberá soportar el cilindro? ¿Necesita moverse en múltiples direcciones u operar en diferentes ángulos?

El espacio disponible también es importante. Algunos métodos de montaje, como el montaje con patas, son más adecuados para espacios reducidos, mientras que otros, como el montaje con brida, pueden requerir más espacio para la instalación. El costo es otro factor. Los métodos de montaje más simples son generalmente más asequibles, pero es posible que no ofrezcan el mismo nivel de rendimiento que los más complejos.

Como proveedor de cilindros neumáticos, siempre estoy aquí para ayudar a los clientes a tomar la decisión correcta. Si necesita asesoramiento sobre qué método de montaje es mejor para su aplicación o si está buscando un tipo específico de cilindro neumático, no dude en contactarnos. Contamos con una amplia gama de cilindros neumáticos de alta calidad y podemos brindarle el soporte técnico que necesita. Si está interesado en comprar cilindros neumáticos para su negocio, iniciemos una conversación sobre sus requisitos y veamos cómo podemos satisfacer sus necesidades.

En conclusión, el método de montaje de un cilindro neumático juega un papel vital en su rendimiento y longevidad. Al elegir el método de montaje correcto según las necesidades de su aplicación, puede asegurarse de que su cilindro neumático funcione de la mejor manera, brindando años de servicio confiable.
